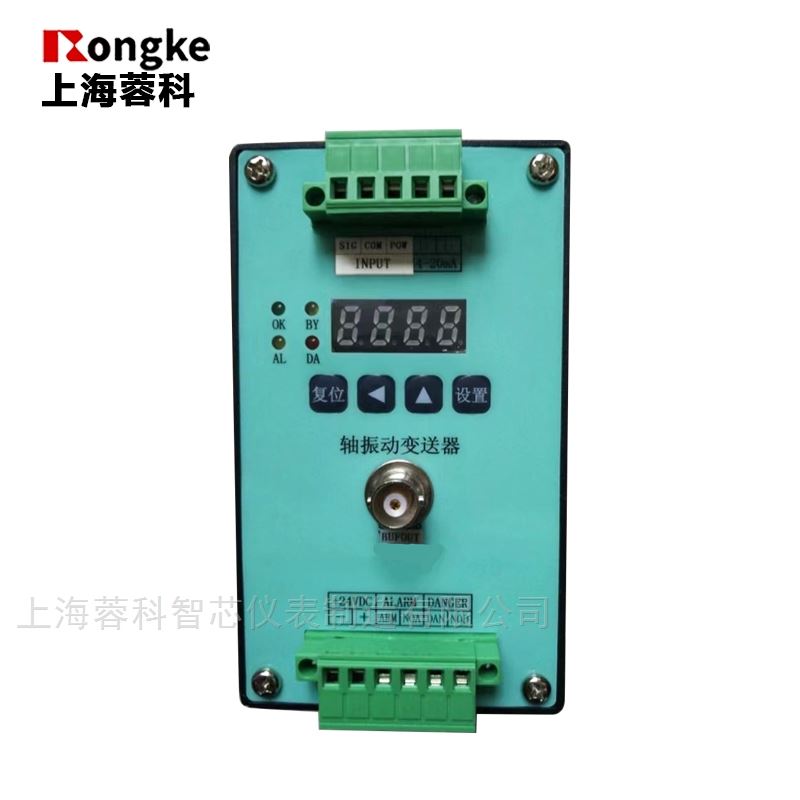

VB-ZS20数显轴振动电涡流变送器

VB-ZS20数显轴振动电涡流变送器

一、概述

VB-ZS20数显轴振动电涡流变送器;  轴振动变送器与电涡传感器探头配套使用，可广泛使用于电力、冶金、石化、钢铁和造纸行业等的大型旋转机械轴振动（转子相对轴承盖的振动）的测量和保护控制。主要监测旋转机械转子的径向振动，监测由于转子的不平衡、不对中、机件松动等引起的振动增大，可早期发现、报警、保护旋转机械，使机器的运转寿命加长，机组的维修周期缩短。轴振动变送器将前置器集成在变送器里，大大简化现场的布线，而且变送器带显示和现场设置按键，方便用户现场操作，该变送器采用24V供电，内部采用全隔离处理，提高了抗干扰能力，输出用微处理器的数字输出来对模拟电路进行控制。轴振动变送器现场安装方便，可采用导轨或螺钉安装。

二、主要技术指标：

◆外接电源：  +24VDC±10%

◆功    耗：  ＜2W

◆输    入：  电涡流传感器探头

◆输入点数：  1点

◆输出模式：  4～20mA（负载≤500Ω）

★注    意：  记录输出和输入电源不共地。

◆报警方式：

报警设定点  2点（+警戒,+危险，）

继电器状态  常失电

继电器输出  2组常开继电器（警戒，危险）

触点容量    250VAC/5A或30VDC/5A

报警延时    1～9秒内可选

◆精    度：

指    示    ＜1.5%

标准输出    ＜1%

◆频率响应：  DC～200Hz（3dB）

◆工作环境：

工作温度    -20～70℃

存储温度    -30℃～85℃

相对湿度    20～95%无冷凝

◆显示和参数调整方式：自带显示数码管，参数调整可以在现场使用按键直接更改。

三、主要功能：

◆量    程：  可选，用户可在仪表选型时订制，由厂方预先设定。
